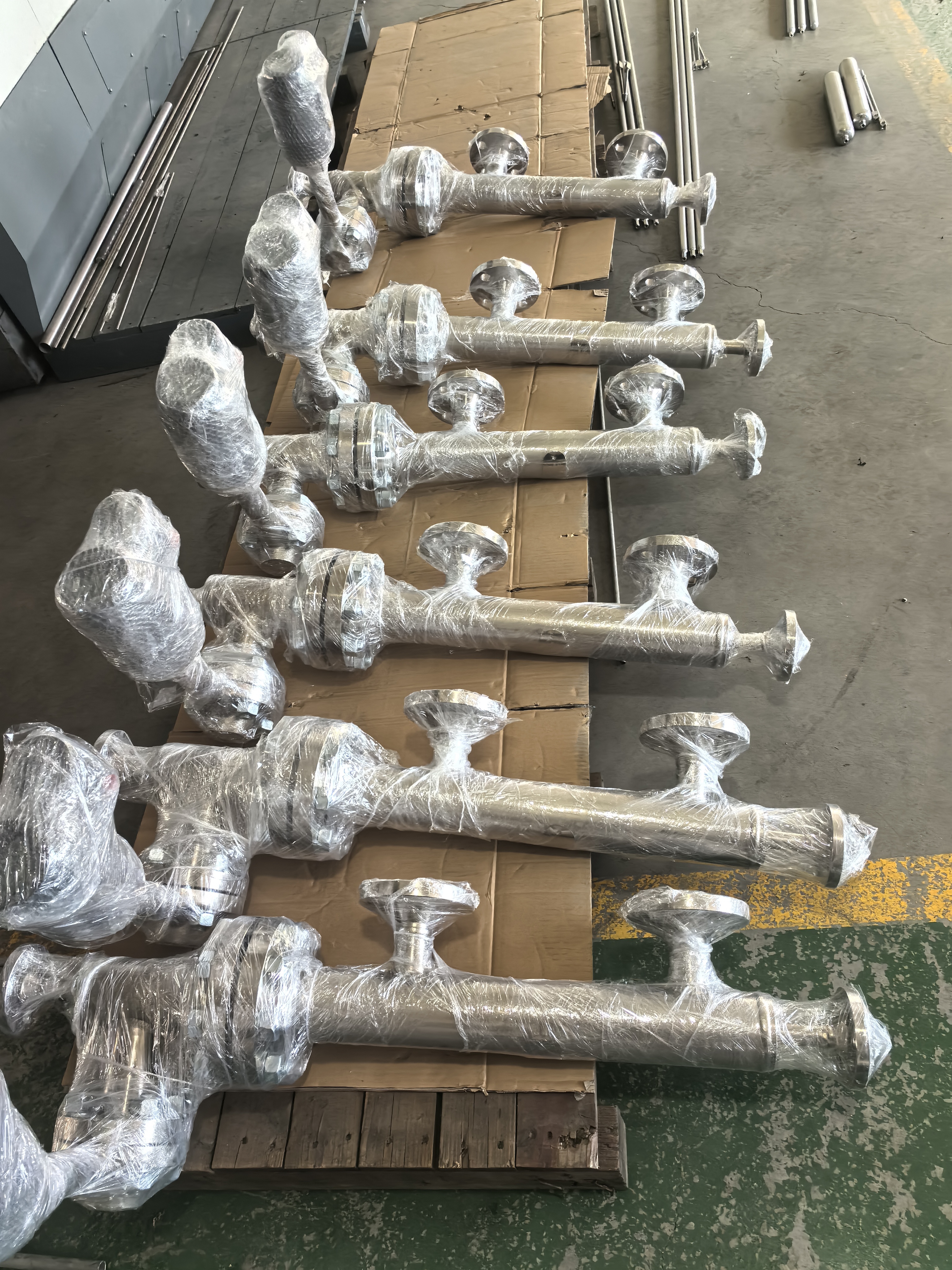

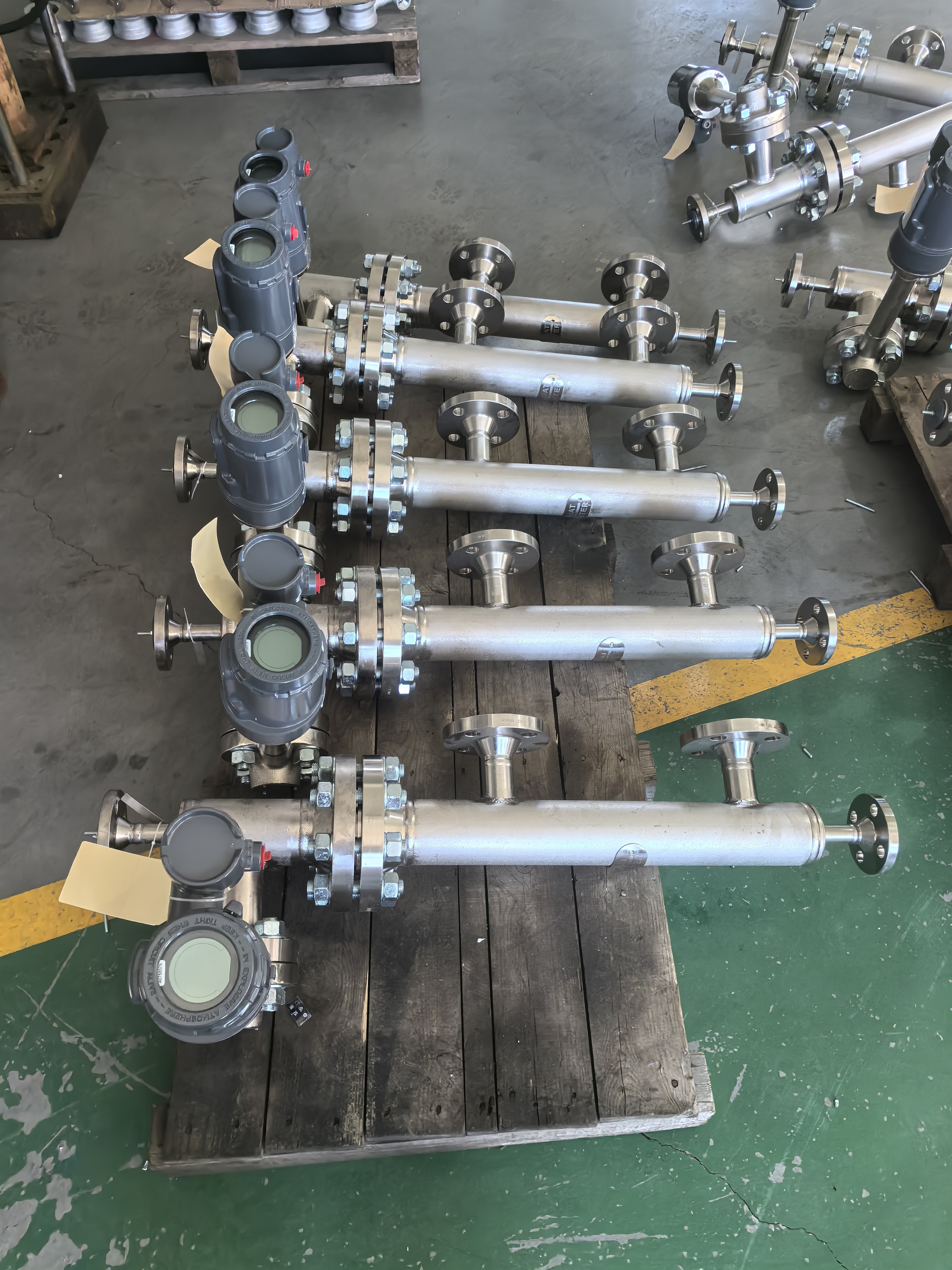

جهاز التحكم الرقمي في مستوى السائل فيشر DLC3020F
جهاز التحكم الرقمي في مستوى السائل فيشر DLC3020F
فيشر DLC3020F
فيشر DLC3020F
متاح إعداداتns يُركّب على أجهزة استشعار 249 ذات قفص أو بدون قفص. وظيفة: جهاز الإرسال بروتوكول الاتصالات: هارت مدخل إشارة المستوى، أو الواجهة، أو الكثافة(1): تدويرحركة ص عزم الدوران عمود أنبوب تناسبي إلى الفصلالتغيرات في السائل المستوى، مستوى الواجهة، أو الكثافة ذلك التغيير ال طفو إلى الاستياء. عملية درجة الحرارة: الواجهة لـ 2 أو 3-wغضب مقاوم حراري بلاتيني 100 أوم لعملية الاستشعار درجة الحرارة، أو إدخال اختياري من قبل المستخدم هدف درجة حرارة للسماح بالتعويضل للتغييرات في الكثافة النوعية. الناتج إشارة التناظري: 4 حتى 20 مللي أمبير تيار مستمر ■ العمل المباشر - زيادة المستوى أو الواجهة أو دالكثافة يزيد الإنتاج؛ أو ■ الإجراء العكسي - زيادة المستوى أو الواجهة أو يؤدي انخفاض الكثافة إلى انخفاض الناتج عالي التشبع:20.5 مللي أمبير قليل التشبع:3.8 مللي أمبير إنذار مرتفع(2):شششش 21.0 مللي أمبير قليل جهاز إنذار(2):< 3.6 مللي أمبير رقمي: تردد هارت 1200 باودمفتاح التحويل (إف إس كيه) يجب استيفاء متطلبات مقاومة هارت ل تمكين التواصل. تحويلة كاملةالرقص عير الجهاز الرئيسي الاتصالات (باستثناء ال سيد و يجب أن تكون مقاومة جهاز الإرسال) أن يكون بين 230 و 600 أوم. متطلبات الإمداد (انظر الشكل) 3) 12 إلى 30 فولت تيار مستمر؛ 25 مللي أمبير الجهاز ذو قطبية معكوسةحماية. الحد الأدنى من الامتثال جهد 17.75 VDC (اثنان) ل (متطلبات مقاومة هارت) مطلوبة ل ضمان اتصال هارت. عابر حماية من الجهد الزائد
| التصنيف الكهربائي فئة الجهد الزائد الثانية وفقًا للبند 5.4.2 د من معيار اللجنة الكهروتقنية الدولية 61010 درجة التلوث 4 تصنيف الارتفاع أعلى إلى 2000 متر (6562 قدم) موسيقى الخلفية درجة حرارة المجموع تأثير درجة الحرارةn صفر و فترة بدون المستشعر 249 أقل من 0.02% من بالحجم الكامل لكل درجة مئوية فوق نطاق التشغيل -40 ل 80الج (-40 إلى 176الو) شاشة شاشة LCD تعمل حدود درجة الحرارة -20 إلى 70الج (-4 إلى 158الو)(3) درجة حرارة العملية كثافة العملية و عزم الدورانيتأثرون بـ العملية درجة حرارة (يرى شكل 5). درجة حرارة يمكن أن يكون التعويض تنفيذيًاented للتصحيح ل تغيرات كثافة العملية. كثافة العملية الحساسية إلى الخطأ في معرفةعملية الكثافة متناسبة ل الكثافة التفاضلية لـ المعايرة. إذا الفرقالكثافة النوعية للري هي 0.2، وخطأ من 0.02 وحدة كثافة نوعية في معرفة بـ عملية تمثل كثافة السائل 10% ل فترة. خطر منطقة الموافقات CSA الفئة/القسم: آمن جوهريًا، مقاوم للانفجارو(4)، القسم 2، مقاوم لاشتعال الغبار المنطقة: جوهريًا آمن، مقاوم للهب، النوع ن، الغبار بواسطة السلامة الذاتية والحماية ATEX/IECEx—مقاوم للهب، مقاوم للاشتعالج. السلامة، الغبار بواسطة السلامة الذاتية مساكن كهربائية IP66، يكتب 4X
التوصيلات الكهربائية وصلتان داخليتان للأنابيب بقياس 1/2-14 معاهدة عدم انتشار الأسلحة النووية.ذ هم في أسفل صندوق طرفي. | ||||||||||
-يتبع-
الكهرومغناطيسية مقارنةقابلية يتوافق DLC3100 مع معيار EN61326-1:2013 يُعرض الأداء في طاولة 1 يتوافق نظام DLC3100 نظام معلومات الطلاب مع معيار EN61326-3-2:2008 يُعرض الأداء في طاولة 2 DLC3100 ستة نظام أجهزة السلامة جالتصنيف مؤهل لمستوى السلامة SIL2 - معتمد من قبل شركة إكسيدا الاستشارات شركة ذات مسؤولية محدودة أداء
ملحوظة: في نطاق التصميم الكامل، شركة مرجعيةالشروط. 1. لزيادة مدخلات دوران التجميع. عند نطاق التناسب الفعال (بي بي)<100%، خطية، يتم تخفيض نطاق التوقف وقابلية التكرار بواسطة ال عامل (100%/بي بي) | الحد الأدنى التفاضلي المحدد جاذبية 0.05 وحدة جامعة سانت جورج
مواد البناء الهيكل والغطاء: منخفض النحاس أيوم الأنوار سبيكة الصب داخلي: الألومنيوم،فولاذ مقاوم للصدأ؛ مغلف لوحة الدوائر المطبوعة مجموعة ذراع التدوير: فولاذ مطلي، نيوديميوم حديد بورون المغناطيس حارس القاعة: مطاط لدن حراري
وزن أقل أكثر من 3.45 كجم (7.57 رطل)
خيارات ■ عازل حراري(5)(يرى شكل 2 لك(انظر الإرشادات) ■ تركيبات لماسونيلان، ياماتاكي و فوكسبورو-إيكهارت سينسأو |
1. تطبيق الكثافة غير متوفرمتوفر في DLC3100 نظام معلومات الطلاب.
2. واحد فقط من يتوفر تعريف إنذار الحد الأعلى/الحد الأدنى في تكوين معينكلا جهازي الإنذار متوافقان مع معيار نامور NE43.
3. خارج هذا الحد، شاشة شاشة LCD لن يكون قابلاً للقراءة، لكنه لن يؤثر ال وظائف DLC3100 إذا ال لا تزال درجة الحرارة داخل الأوبراحدود التجاوز. اضغط على الأزرار سيتم تعطيلها عندما تكون الأداة تكون درجة الحرارة أقل من -20 درجة مئوية (-4 درجة فهرنهايت) أو أعلى من 70 درجة مئوية (158 درجة فهرنهايت) حيث قد يكون عرض شاشة شاشة LCD متقطعًا.
4. غير مخصص للاستخدام في أجواء الإستر والكيتون.
5. إذا تم طلب وحدة DLC3100 ومستشعر 249 كوحدة واحدة،إذا كان هناك حاجة إلى عازل حراري للتطبيق، فاطلب العازل الحراري كخيار للمستشعر 249.
لو تم طلب DLC3100يتوفر عازل الحرارة كمجموعة، ويمكن شراؤه بشكل منفصل.
الجدول 1. نتائج اختبار التوافق الكهرومغناطيسي DLC3100ts— EN61326-1
ميناء | ظاهرة | أساسي معيار | مستوى الاختبار | |
حاوية | الكهرباء الساكنة التفريغ الكهروستاتيكي (التفريغ الكهروستاتيكي) | اللجنة الكهروتقنية الدولية 61000-4-2 | تلامس 4 كيلو فولت هواء 8 كيلو فولت | أ |
المجال الكهرومغناطيسي المشع | اللجنة الكهروتقنية الدولية 61000-4-3 | 80 حتى 1000 ميجاهرتز عند 10 فولت/متر بتردد 1 كيلو هرتز أكون بنسبة 80% 1400 حتى 2000 ميجاهرتز عند 3 فولت/متر بتردد 1 كيلو هرتز صباحًا في80% 2000 حتى 2700 ميجاهرتز عند 1 فولت/متر بتردد 1 كيلو هرتز صباحًا في80% | أ | |
الطاقة المشعة التردد المغناطيسي مجال | اللجنة الكهروتقنية الدولية 61000-4-8 | 30 أمبير/متر عند 50 و 60 هرتز | أ | |
إشارة/تحكم الإدخال/الإخراج | ينفجر | اللجنة الكهروتقنية الدولية 61000-4-4 | 1 كيلو فولت | أ |
طفرة | اللجنة الكهروتقنية الدولية 61000-4-5 | 1 كيلو فولت (خط) للتأريض فقط، كل) | ب | |
الترددات اللاسلكية الموصلة | اللجنة الكهروتقنية الدولية 61000-4-6 | 150 كيلو هرتز إلى 80 ميجاهرتز عند 3 Vrms | أ | |
الأرض الواقية | ينفجر | اللجنة الكهروتقنية الدولية 61000-4-4 | 2 كيلو فولت | أ |
طفرة | اللجنة الكهروتقنية الدولية 61000-4-5 | 2 كيلو فولت (خط) إلى الأرضفقط) | ب | |
الترددات اللاسلكية الموصلة | اللجنة الكهروتقنية الدولية 61000-4-6 | 150 كيلو هرتز إلى 80 ميجاهرتز عند 3 Vrms | أ | |
1. أ = لا يوجد تدهور أثناءز اختبار. ب = تدهور مؤقت أثناء يختبر، ولكنه ذاتي_جارٍ الاستعادة. حد المواصفات = +/- 1% من فترة. 2. بروتوكول هارت للاتصالات كان يعتبر "غير" "ذات صلة بالعملية" ويستخدم بشكل أساسي لأغراض التهيئة والمعايرة والتشخيص. | ||||
الجدول 2. DLC3100 نظام معلومات الطلاب EMج- ملخص النتائج - المناعة وفقًا للمعيار EN61326-3-2
ظاهرة | أساسي معيار | مستوى الاختبار | ||
حاوية | الكهرباء الساكنة التفريغ الكهروستاتيكي (التفريغ الكهروستاتيكي) | اللجنة الكهروتقنية الدولية 61000-4-2 | تلامس 6 كيلو فولت هواء 8 كيلو فولت | أ |
المجال الكهرومغناطيسي المشع | اللجنة الكهروتقنية الدولية 61000-4-3 | 80 حتى 1000 ميجاهرتز عند 10 فولت/متر بتردد 1 كيلو هرتز أكون بنسبة 80% 1400 حتى 2000 ميجاهرتز عند 10 فولت/متر بتردد 1 كيلو هرتز أكونبنسبة 80% 2000 حتى 2700 ميجاهرتز عند 3 فولت/متر بتردد 1 كيلو هرتز صباحًا بنسبة 80% | أ | |
الطاقة المشعة التردد المغناطيسي مجال | اللجنة الكهروتقنية الدولية 61000-4-8 | 100 أمبير/متر عند 50 و 60 هرتز | أ | |
إشارة/تحكم الإدخال/الإخراج | ينفجر | اللجنة الكهروتقنية الدولية 61000-4-4 | 1 كيلو فولت | أ |
طفرة | اللجنة الكهروتقنية الدولية 61000-4-5 | 1 كيلو فولت (خط) للتأريض فقط، كل على حدة) | FS | |
الترددات اللاسلكية الموصلة | اللجنة الكهروتقنية الدولية 61000-4-6 | 10 كيلو هرتز إلى 80 ميجاهرتز عند 10 Vrms | أ | |
الأرض الواقية | ينفجر | اللجنة الكهروتقنية الدولية 61000-4-4 | 2 كيلو فولت | أ |
طفرة | اللجنة الكهروتقنية الدولية 61000-4-5 | 1 كيلو فولت (خط) للأرض فقط) | أ | |
الترددات اللاسلكية الموصلة | اللجنة الكهروتقنية الدولية 61000-4-6 | 10 كيلو هرتز إلى 80 ميجاهرتز عند 10 Vrms | أ | |
1. أ = لم يحدث أي تدهور أثناء الاختبار. ب = تدهور مؤقت أثناء الاختبار، ولكنهو نفسه_جارٍ الاستعادة. FS = نظام الأمان من الأعطال. حد المواصفات = +/- 2% من فترة. 2. بروتوكول هارت للاتصالات كان يعتبر "غير" "ذات صلة بالعملية" ويستخدم بشكل أساسي لأغراض التهيئة والمعايرة والتشخيص. | ||||
