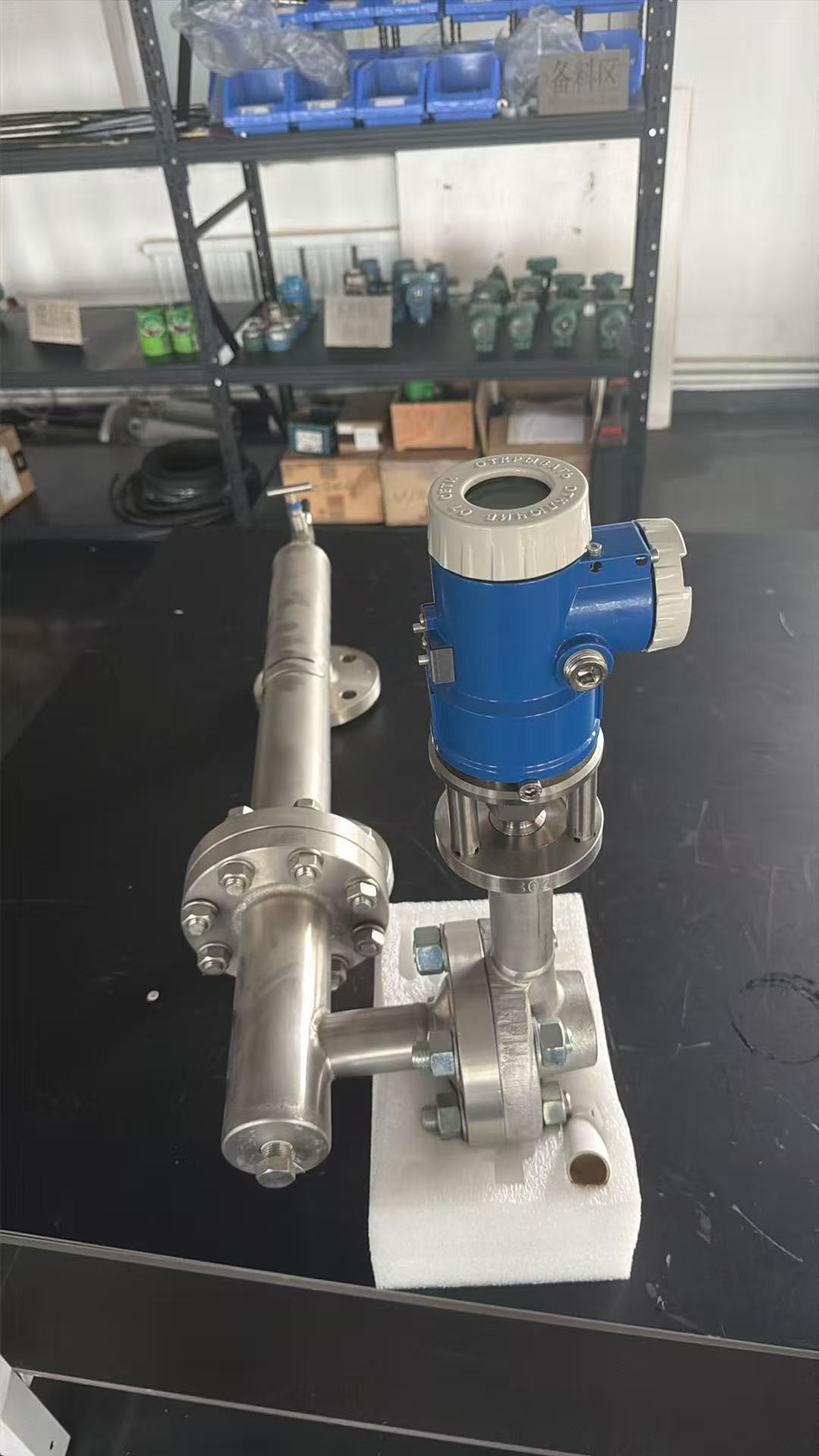

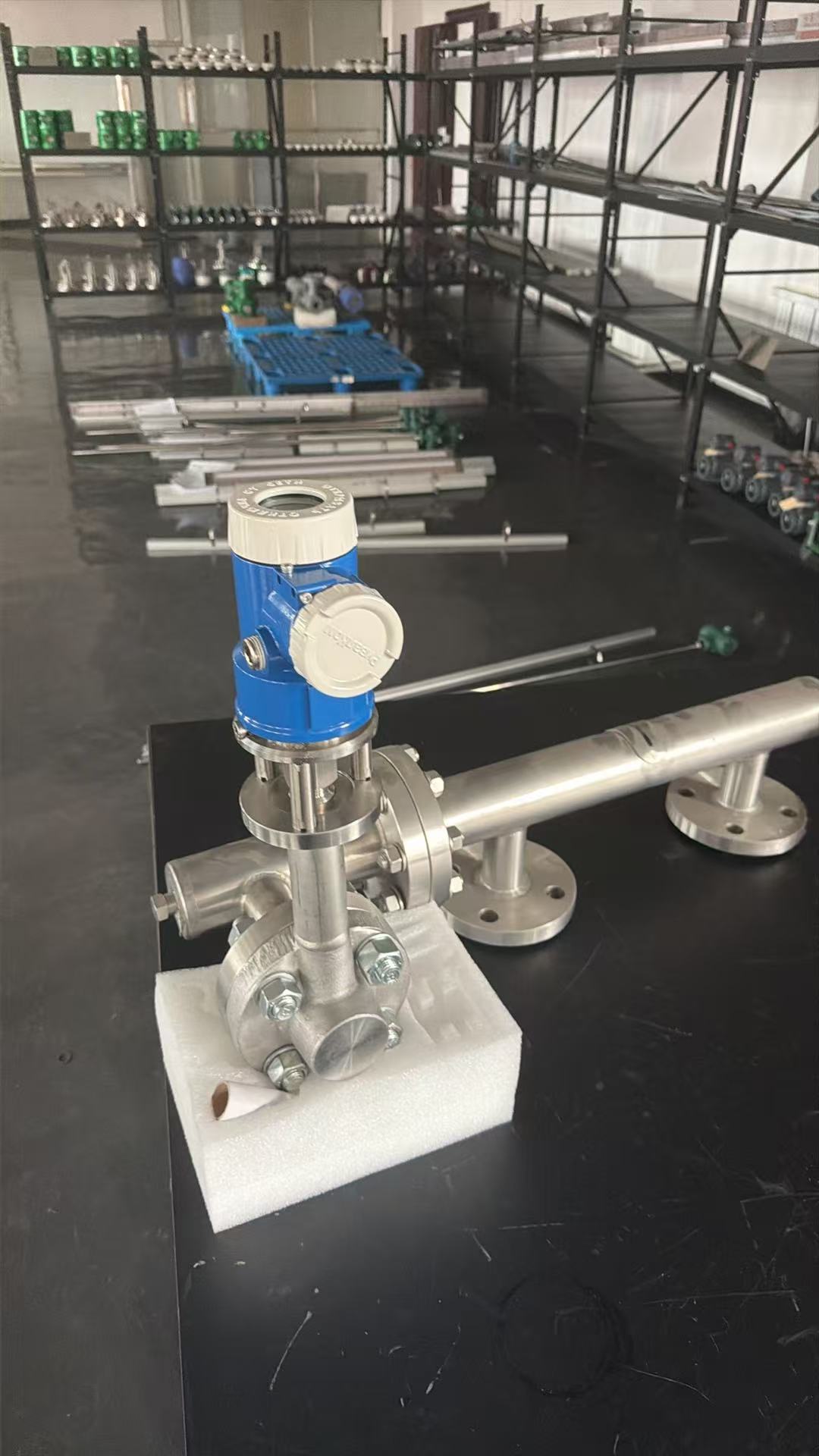

جهاز إرسال مستوى الإزاحة عالي الدقة من علامة تجارية صينية
جهاز إرسال مستوى الإزاحة عالي الدقة من علامة تجارية صينية
جهاز إرسال مستوى الإزاحة
جهاز إرسال مستوى الإزاحة
UTZ مسلسل استياء جهاز إرسال مستوى
ملخص
UTZ جهاز إرسال مستوى السائل الذكي ذو الأنبوب الالتوائي من سلسلة أجهزة الإرسال هو نتاج بحث وتطوير شركتنا، وهو جهاز لمعالجة بيانات مستوى السائل في الموقع. تعمل قوة الطفو على تحريك الأنبوب الالتوائي والعمود المركزي لإحداث تغيير في الزاوية، وفي الوقت نفسه تُغير إشارة المستشعر في جهاز الإرسال. تمر هذه الإشارة عبر معالج إشارة متطور، وتُخرج إشارة تيار قياسية 4-20 مللي أمبير/تيار مستمر. يستخدم الجهاز شاشة عرض بلورية سائلة بإضاءة خلفية، ويحتوي المعالج على وظائف التخطيط الخطي، وتصحيح خطأ القياس، والتعويض التلقائي عن درجة الحرارة، واتصال هارت، وغيرها. استياء يمكن استخدام جهاز قياس مستوى السائل للتحكم في مستوى السائل وقياسه، بالإضافة إلى قياس حدوده وكثافته. وتُستخدم هذه السلسلة من المنتجات على نطاق واسع في قطاعات البترول والكيماويات والطاقة الكهربائية والتعدين والأغذية والورق وحماية البيئة وغيرها من الصناعات.
صفات
• أنبوب يو
• مخرج ذكي 4-20 مللي أمبير، بروتوكول هارت
• حساسية عالية
• مقاومة التشويش
• شاشة شاشة شاشة LCD بإضاءة خلفية
• يمكن تصحيح أخطاء مفاتيح الحقول وأجهزة التحكم اليدوية،
سهل التصحيح
• يتفوق المؤشر التقني الشامل على المنتجات الأجنبية المماثلة
• تُتيح غرفة القياس إمكانية المراقبة البصرية في الموقع، حيث يُمكن رصد مستوى السائل في العوامة مباشرةً من خلال الجزء المرئي منها، مما يُسهّل على المستخدم تركيبها وضبطها واستخدامها. هذا المنتج حاصل على براءة اختراع للشركة، رقم البراءة: 200520091104
مرئي استياء مظهر
المعايير الفنية
مستوى الدقة: 0.5%
المدى: 300~3000 مم (أو تصنيع خاص)
الكثافة المتوسطة: 0.4~1.5 جم/سم3فرق الكثافة (مستوى السائل) 0.05 جم/سم³3(الحدود)
الضغط الاسمي: 1.6~42 ميجا باسكال
درجة الحرارة المتوسطة: -100~400 درجة مئوية
درجة الحرارة: -40 إلى 70 درجة مئوية
إشارة الخرج: 4-20 مللي أمبير، بروتوكول هارت المتراكب
الوصلة الكهربائية: M20x1.5 (أو معاهدة عدم انتشار الأسلحة النووية 1/2 بوصة)
وصلة العملية: تطبيق معايير الشركة المصنعة DN40、متطلبات خاصة DN50
واجهة تتبع الحرارة: جلو/2”
الضغط الحراري:<0.6 ميجا باسكال
شكل مقاوم للانفجار: آمن جوهريًا: السابق ia تكنولوجيا المعلومات والاتصالات 4/T5/T6
مقاوم للهب: E x dllCT 4/T5/T6؛ النوع
فئة الحماية: IP65
سلسلة UTZ الذكية استياء جهاز إرسال مستوى
ملخص
جهاز إرسال مستوى السائل الذكي من سلسلة UTZ هو منتج من إنتاج شركة داندونغتجارة ديدان شركة فيشر يتحكم معدات المحدودة وشركة شركة., شركة محدودة. يتم دمج جزء من جهاز الإرسال في جهاز الإرسال DLC3000 المُصنّع من قبل شركة فيشر يتحكم معدات المحدودة، بينما يتم تصنيع مستشعر مستوى السائل العائم (مجموعة الأسطوانة الداخلية) وجزء غرفة القياس من قبل شركتنا. يُستخدم هذا المنتج على نطاق واسع في التحكم بمستوى السوائل وقياسه في مصافي البترول، والصناعات الكيميائية، ومحطات الطاقة الحرارية، والتعدين، والصناعات الدوائية، والصناعات الخفيفة، وغيرها من الصناعات.
صفات
•اتصال ذكي: 275 أو 375 (مع هارت)، مع وظائف الاستعلام والتكوين والتحديد والاختبار وغيرها.
يتم تطبيق اتصال الجهاز على نفس الدائرة ثنائية الأسلاك بتيار يتراوح بين 4 و20 مللي أمبير، و
يمكن إجراء عملية نقل البيانات في وقت واحد دون مقاطعة إشارة العملية.
حساسية عالية: يمكن لمستشعر عنصر هول اكتشاف إشارة زاوية التتبع، مما يجعل الجهاز مناسبًا
بالنسبة للكثافة النوعية المنخفضة، قياس السطح البيني.
استقرار جيد: نظرًا لأن عنصر هول المغلق لا يوفر إشارة تداخل، فإن المرشح المدمج في وحدة التحكم يمكنه تصفية تداخل إشارة الإخراج بسبب تقلب مستوى السائل.
مقاومة قوية للتداخل: نظرًا لأن غلاف وحدة التحكم وصندوق التوصيل مزودان بمرشح مضاد للتداخل الكهرومغناطيسي، فإن قدرة الجهاز على مقاومة التداخل تزداد.
يمكن تزويد غرفة القياس بوظيفة عرض مرئي، حيث يُمكن مراقبة مستوى السائل في العوامة مباشرةً من خلالها، مما يُسهّل على المستخدم تركيبها وضبطها واستخدامها. هذا المنتج حاصل على براءة اختراع للشركة، رقم البراءة: 200520091104
•مرئي استياء مظهر
المعايير الفنية
جهد التغذية: 12~30 فولت تيار مستمر
إشارة الخرج: 4-20 مللي أمبير، بروتوكول هارت المتراكب
مستوى الدقة: 0.5%، 1.0%
درجة حرارة التشغيل: -100~400 درجة مئوية
درجة الحرارة: -40 إلى 70 درجة مئوية
الرطوبة النسبية: 0-95 بالمئة
الضغط الاسمي: 1.6~42 ميجا باسكال
ضغط التدفئة: 0.6 ميجا باسكال
المدى: 300~3000 مم (أو تصنيع خاص)
الحد الأدنى للكثافة أو الحد الأدنى لفرق الكثافة:>0.1 جم/م3
التوصيل الكهربائي: معاهدة عدم انتشار الأسلحة النووية 1/2"
شكل مقاوم للانفجار: آمن جوهريًا اكسيا تكنولوجيا المعلومات والاتصالات 6؛ نوع مقاوم للهب: Exd IIC T 5Gb فئة الحماية: IP66
صيغة حساب طفو السوائل وطريقة حساب المقارنة
1、حساب الطفو
سائل قياس مستوى | محتوى الرمز والوحدة | قياس القيمة الحدية |
مصنع اختصار الثاني x H xص F 4 | قطر الأنبوب الداخلي D | F =F-Fاختصار الثاني2 x L خبرة1 F1= 4 اختصار الثاني2 xL خبرة2 F 4 |
طول الأنبوب الداخلي سم | ||
متوسط الكثافة جم/سم³، قياس مستوى السائل3 | ||
متوسط الكثافة جم/سم³ p1 قياس مستوى السائل3 | ||
قياس مستوى السائل بكثافة متوسطة جم/سم³ p23 | ||
عندما يكون مستوى السائل F متوسط الطفو، يكون فرق الطفو بين السطحين متوسطًا أيضًا. | ||
F1 طفو متوسط G F2 طفو متوسط خفيف g |
2、طريقة حساب المعايرة
أ、 قانون مدرسة المياه
سائل قياس مستوى | محتوى الرمز والوحدة | قياس موضع الحدود |
ل°=0 | ل°سنتيمتر من مستوى الماء الصفري | ل0=حصان2 |
لمارتفاع مستوى الماء الكامل (سم) | ||
نطاق سم H |
لم=حصان | جم/سم من كثافة الوسط المقاسة عند مستوى السائل3 | لم=حصانأنا |
صأناكثافة الوسط (جم/سم³) مقاسة عند موضع الحد3 | ||
ص2كثافة الوسط الخفيف (جم/سم³) مقاسة عند موضع الحد3 |
ب、أوزان معلقة
سائل قياس مستوى | محتوى الرمز والوحدة | قياس موضع الحدود |
جيال=G | جيالالوزن بالجرام عند الصفر | جيال=جي إف2 |
جيالقيمة الوزن بالجرام للمجموعة الكاملة | ||
الوزن غرام أسطوانة داخلية | ||
جيم=جي إف | قوة الطفو (g) ومستوى السائل (F) | جيم=جي إف أنا |
Fأناقوة الطفو للوسط الثقيل عند موضع الحدود | ||
F2قوة الطفو للوسط الخفيف عند الحد الفاصل |
أبعاد
نوع الجانب العلوي
أعلى أسفل
424 (516)
الجانب السفلي
جنبا إلى جنب
النوع العلوي
الوضع الجانبي
اختيار المنتج
نموذج | رقم المواصفة | وصف المحتوى | ||||||||
UTZ- |
| أنبوب الالتواء الذكي استياء جهاز إرسال مستوى السائل (الحدودي) | ||||||||
UTZ- |
| أنبوب الالتواء الذكي استياء سائل (حدودي) ناقل (محلي) | ||||||||
يكتب | S |
| الرؤية الميدانية | |||||||
أساليب القياس |
| 1 |
| قياس المستوى | ||||||
2 |
| مسح الحدود | ||||||||
3 |
| قياسات الكثافة | ||||||||
تثبيت وضع |
| أ |
| الجانب العلوي | ||||||
ب |
| أعلى أسفل | ||||||||
ج |
| جانبي | ||||||||
د |
| الجانب السفلي | ||||||||
و |
| النوع العلوي | ||||||||
F |
| الوضع الجانبي | ||||||||
ضغط تصنيف |
| 2 |
| 1.6، 2.0 ميجا باسكال (كاس 150) | ||||||
3 |
| 2.5 ميجا باسكال | ||||||||
4 |
| 4.0 ميجا باسكال | ||||||||
5 |
| 5.0 ميجا باسكال (الفئة 300) | ||||||||
6 |
| 6.3 ميجا باسكال | ||||||||
10 |
| 10.0 ميجا باسكال | ||||||||
11 |
| 11.0 ميجا باسكال (كاس 600) | ||||||||
15 |
| 15.0 ميجا باسكال (الفئة 900) | ||||||||
16 |
| 16.0 ميجا باسكال | ||||||||
25 |
| 25.0 ميجا باسكال | ||||||||
26 |
| 26.0 ميجا باسكال (الفئة 1500) | ||||||||
42 |
| 42.0 ميجا باسكال (كاس 2500) | ||||||||
البرميل الخارجي مادة |
| تي |
| الفولاذ الكربوني | ||||||
ح |
| الفولاذ المقاوم للصدأ: 0 Cr18Ni9(304) | ||||||||
R |
| الفولاذ المقاوم للصدأ :00 Cr17Ni14Mo2(316L) | ||||||||
F |
| الفولاذ المقاوم للصدأ مادة مادة PTFE | ||||||||
X |
| مواد أخرى (أو وفقًا للمادة الفعلية) | ||||||||
درجة حرارة التشغيل |
| د |
| درجة حرارة متوسطة -20 درجة مئوية ~ 100 درجة مئوية | ||||||
جي |
| درجة حرارة متوسطة 100 درجة مئوية | ||||||||
تصنيف مقاوم للانفجار |
| أنا |
| تضمين | ||||||
د |
| مقاوم للهب | ||||||||
الملحق |
| ب |
| التدفئة الخارجية بالأنابيب | ||||||
نطاق القياس |
| ل | نطاق القياس بالمليمتر | |||||||
جهاز UTZS1 C4TGiB800 هو جهاز إرسال مستوى السائل الذكي ذو أنبوب الالتواء DLC3000، من النوع المرئي في الميدان، من النوع الجانبي، درجة الضغط 4.0 ميجا باسكال، من النوع الآمن جوهريًا، المادة الخارجية من الفولاذ الكربوني، درجة حرارة متوسطة 120 درجة مئوية، مع تتبع الحرارة، نطاق القياس 800 مم. | ||||||||||
